Тема: Качественный AUX на CDC40 через DAB модуль (ASTRA H)

  1. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0

    Качественный AUX на CDC40 через DAB модуль (ASTRA H)

    Ищется обладатель астры с магнитолой CDC 40 Opera и модулем приема цифрового радиовещания.
    Цель: сделать грамотный AUX на CDC 40.
    Без этого модуля магнитола пишет DAB box error и не включает соответствующие входы на магнитоле.

    Модуль найден.
    Изображения
    Последний раз редактировалось AleXRE; 10.05.2012 в 19:19.
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  2. Местный Бакалавр АСТРАномии nero звездун
    Регистрация
    27.04.2008
    Адрес
    kiev
    Сообщений
    1,398
    Спасибо
    2 / 0
    на територию СНГ DAB не поставлялся... его даже заказать нельзя было..
    Tuning & Styling astra H , J
    Astra H http://astraclub.ru/threads/47409-As...ng-amp-Styling
    Astra J
    камера+двд astra J http://astraclub.ru/threads/56254
    Quick Heat& bluetooth astra J http://astraclub.ru/threads/47409-As...-Styling/page2

  3. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    nero
    В экзисте есть один почти за 8 т.р. но я уже заказал бу с разборки 940 руб
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  4. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    И так, модуль был найден и подключен к магнитоле. Как и следовало ожидать на дисплее имеем "No reception" и голова не активирует соответствующие линейные входы.
    С помощью своего CAN анализатора снял лог с CAN шины с подключенным модулем и без него.

    Иденты, которые я смог найти:
    00000506
    0000050D
    00000562
    00000563

    После чего снял лог , отфильтрованный по этим идентификаторам.

    Обнаружил, что если послать в ответ на запрос Ident=00000506; data=86.....
    Ident=0000050D; Data=1D 21 02 16 20 00 00 00
    , то надпись "DAB box error" пропадает.

    для этого в OP-CAN запускаем сценарий:

    WAIT Ident=00000506; data=86*
    send Ident=0000050D; Data=1D 21 42 16 20 00 00 00
    goto=1

    Пока остановился на этом.
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  5. Монстр астраколхозинга Заслуженный флудер CoDeMasteR Астранафт Аватар для CoDeMasteR
    Регистрация
    17.01.2008
    Адрес
    Москва ЗАО
    Сообщений
    6,358
    Спасибо
    88 / 2
     0реlац т0й
    AleXRE
    посмотрел в твои сканы CAN
    ID 562 и 563 - это обмен по протоколу USDT (ISO 15765-2) между EHU и DAB
    562 - это передача данных, 563 - ответы FlowControl

  6. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    Нужен или генератор DAB сигнала или понять какой пакет надо послать, чтобы активировать входы. Никто в Европу на машине не собирается?
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  7. Монстр астраколхозинга Заслуженный флудер CoDeMasteR Астранафт Аватар для CoDeMasteR
    Регистрация
    17.01.2008
    Адрес
    Москва ЗАО
    Сообщений
    6,358
    Спасибо
    88 / 2
     0реlац т0й
    Цитата Сообщение от AleXRE Посмотреть сообщение
    Нужен или генератор DAB сигнала или понять какой пакет надо послать, чтобы активировать входы
    может просто не хватает DAB антенны. В Москве вроде есть цифровое вещание ТВ + пару радиостанций. Вышка в СЗАО, около 100м, до Зеленограда может не добивать.

  8. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    CoDeMasteR
    Я слышал, что в 2012 г. собираются строить передатчики для DRM .
    Но, на сколько я понял, DRM это не DAB. В DAB частоты в районе 174МГц. Впринципе, у меня есть радиосканер, можно попробовать послушать что там в диапазоне творится.
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  9. :-) Бакалавр АСТРАномии lexxis отключил(а) отображение уровня репутации Аватар для lexxis
    Регистрация
    10.09.2010
    Адрес
    Тула
    Сообщений
    2,104
    Спасибо
    153 / 675
    AleXRE, очень интересен данный вопрос.
    мне тут -Vic- написал
    Цитата Сообщение от -Vic- Посмотреть сообщение
    не активируется на Астре AUX-вход Оперы. Только на Вектре.
    может как то это можно использовать

    у меня есть опком. если надо чем то помочь, то я к Вашим услугам
    Astra H 5D (140Hp) --> VAZ 21140 (75Hp)

  10. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    lexxis
    Если бы ты мог где-гибудь найти источник DAB сигнала, тогда твоя помощь очень бы пригодилась, а так все есть.
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  11. :-) Бакалавр АСТРАномии lexxis отключил(а) отображение уровня репутации Аватар для lexxis
    Регистрация
    10.09.2010
    Адрес
    Тула
    Сообщений
    2,104
    Спасибо
    153 / 675
    может поискать datasheet на чип в DAB модуле.
    Вдруг найдется описание команд для него...
    Что он должен выдавать при захвате сигнала
    Astra H 5D (140Hp) --> VAZ 21140 (75Hp)

  12. Новичок Новичок Surt на верном пути
    Регистрация
    23.07.2009
    Адрес
    Москва
    Сообщений
    4
    Спасибо
    0 / 1
    Давно хотел с ДАБом заморочится, не думал что без зигнала нет активации входа, готов посильно профинасировать разработку) Или оказать любую другую помошь.
    Astra GTC 2.0t

  13. Местный Астравод sui13 на верном пути
    Регистрация
    23.03.2010
    Адрес
    Москва
    Возраст
    44
    Сообщений
    159
    Спасибо
    2 / 0
    У тебя CDC40, которая без MP3. К новой CDC40 его не прикрутить, как я понимаю...

    Давно у меня было это в переписке..
    http://www.astraownersnetwork.co.uk/.../t-103978.html

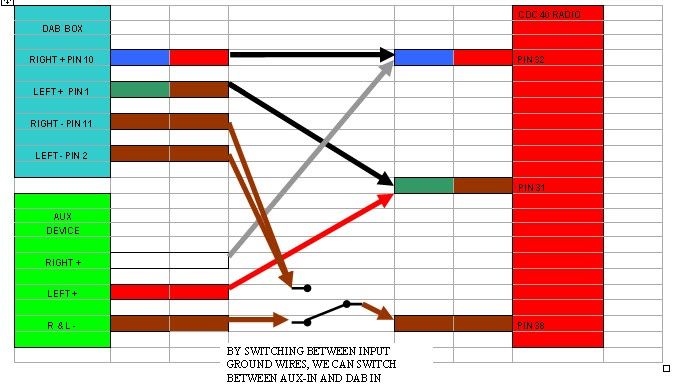

    http://i52.photobucket.com/albums/g2...2/DABAUXIN.jpg

    И я тоже подтверждаю слова Олега (Nero). Возможность найти такую машину в Москве стремится к 0.

  14. Новичок Новичок Surt на верном пути
    Регистрация
    23.07.2009
    Адрес
    Москва
    Сообщений
    4
    Спасибо
    0 / 1
    У меня? Именно без МП3 специально такую искал.
    Так и не понял есть ли в МСК DAB станции.
    Спасибо за ссылки.
    Astra GTC 2.0t

  15. Местный Астравод sui13 на верном пути
    Регистрация
    23.03.2010
    Адрес
    Москва
    Возраст
    44
    Сообщений
    159
    Спасибо
    2 / 0
    Нет в МСК таких.

  16. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    Народ, спокойствие! Нашел человека (точнее человек меня нашел), который едет 5-го числа в Польшу на астре. У него опера. Задача ему передать мой модуль с CAN анализатором и чтобы он в Польше его включил, снял лог обмена и прислал мне. Задача стоит завтра передать ему эту связку и обучить пользоваться анализатором.
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  17. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    И так, модуль передан Alexey26, 6-го числа он будет пробовать его включать и сканировать CAN. Есть некоторая проблема ввиде надписи "DAB safe", но я думаю она не должна помешать этому мероприятию.
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  18. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    Вчера получил первые сканы из Польши. Вижу, что что-то ловится, но так как к самой магнитоле на звуковой вход ничего не подключали, то понять активируется вход или нет выяснить не удается. Сейчас изучаю сканы и буду пробовать на своей машине их воспроизвести. Но разницу по-сравнению с моими сканами я заметил.
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  19. :-) Бакалавр АСТРАномии lexxis отключил(а) отображение уровня репутации Аватар для lexxis
    Регистрация
    10.09.2010
    Адрес
    Тула
    Сообщений
    2,104
    Спасибо
    153 / 675
    AleXRE, дай Бог удачи тебе!
    Astra H 5D (140Hp) --> VAZ 21140 (75Hp)

  20. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    Делаю что могу. Одолевают текущие дела, да и астры народ начал активно ломать...
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  21. Монстр астраколхозинга Заслуженный флудер CoDeMasteR Астранафт Аватар для CoDeMasteR
    Регистрация
    17.01.2008
    Адрес
    Москва ЗАО
    Сообщений
    6,358
    Спасибо
    88 / 2
     0реlац т0й
    Цитата Сообщение от AleXRE Посмотреть сообщение
    да и астры народ начал активно ломать...
    Нет, просто Астры Аш подошли к пределу своего ресурса. Моя Астра с начала года вытянула из меня бабло на замену радиатора, прокладок маслоохладителя, клапанов фазорегулятора, тормозных дисков, концевика стопов ... и просит еще на потекшие передние стойки IDS+

    Могу подсобить с копанием в трафике CAN
    Последний раз редактировалось CoDeMasteR; 07.06.2012 в 07:52.

  22. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    Цитата Сообщение от CoDeMasteR Посмотреть сообщение
    радиатора, прокладок маслоохладителя, клапанов фазорегулятора, тормозных дисков, концевика стопов ... и просит еще на потекшие передние стойки IDS+
    Ну, впринципе, все расходники, кроме разве что клапанов.

    по сканам в личку отписал
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  23. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    Вчера наконец-то попробовал эмулировать DAB в своей машине. Первый опыт оказался неудачным, активировать вход не удалось. На отсутствие модуля машина не ругается, но не более того. Куда дальше копать пока не придумал...
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  24. Новичок Новичок Surt на верном пути
    Регистрация
    23.07.2009
    Адрес
    Москва
    Сообщений
    4
    Спасибо
    0 / 1
    Так если купить модуль, не получится преключить?
    Astra GTC 2.0t

  25. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    Surt
    ну это бы решило одну проблему с "DAB SAFE" но все же основной проблемы это не решит.
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  26. Местный Бакалавр АСТРАномии nero звездун
    Регистрация
    27.04.2008
    Адрес
    kiev
    Сообщений
    1,398
    Спасибо
    2 / 0
    наличие антены не помогает...я сначала купил даб в европе... затем подумал что проблема в отсутсивии антены..купил даб антену...но у нас даб тоже не ловит...
    затем на ебей.ко.ук я нашел даб трансмитер ..и когда до конца торгов оставалось 6 часов я купил DVD90 с AUX
    Tuning & Styling astra H , J
    Astra H http://astraclub.ru/threads/47409-As...ng-amp-Styling
    Astra J
    камера+двд astra J http://astraclub.ru/threads/56254
    Quick Heat& bluetooth astra J http://astraclub.ru/threads/47409-As...-Styling/page2

  27. Местный Бакалавр АСТРАномии AleXRE скоро станет знаменитостью
    Регистрация
    01.07.2010
    Адрес
    Зеленоград
    Возраст
    43
    Сообщений
    1,321
    Спасибо
    14 / 0
    Народ, спокойствие. сканы из Польши новые получил. Просто реально времени не хватает. Астры в очередь уже выстраиваются, а еще на основной работе иногда надо поработать...
    Ремонт Opel
    CIM, заслонка рециркуляции, любая электрика, изитроник и другое.
    Есть Tech2. Есть GM MDI.
    Б/У запчасти.
    +7 9O5 7II 8363

  28. :-) Бакалавр АСТРАномии lexxis отключил(а) отображение уровня репутации Аватар для lexxis
    Регистрация
    10.09.2010
    Адрес
    Тула
    Сообщений
    2,104
    Спасибо
    153 / 675
    AleXRE, какие новости по линейному входу? Что то получается?
    Astra H 5D (140Hp) --> VAZ 21140 (75Hp)

  29. Местный Опытный Астравод was123 на верном пути
    Регистрация
    26.01.2011
    Адрес
    Г. Видное М.О.
    Возраст
    48
    Сообщений
    160
    Спасибо
    0 / 0
    тоже интересно


Страница 1 из 2 1 2 ПоследняяПоследняя

Информация о теме

Пользователи, просматривающие эту тему

Эту тему просматривают: 1 (пользователей: 0 , гостей: 1)
